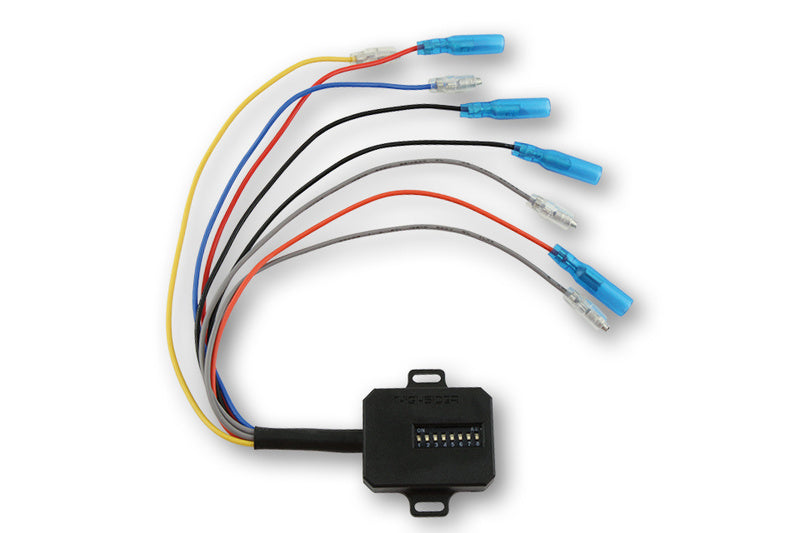

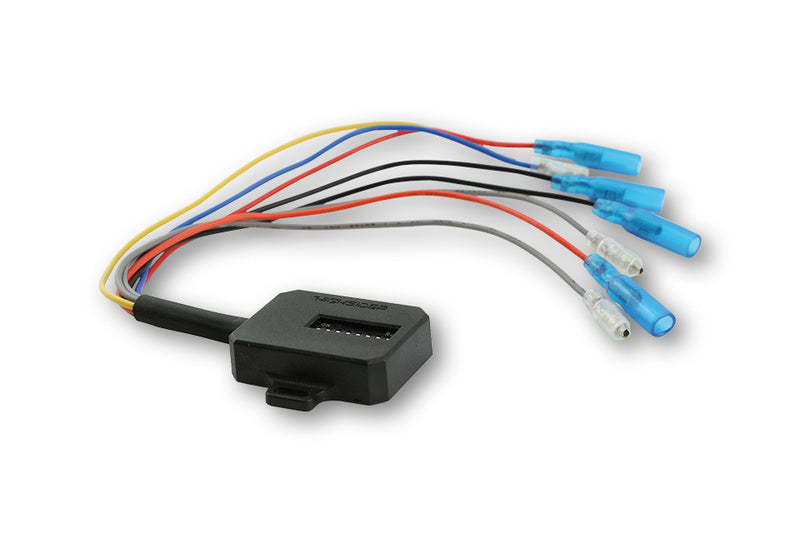

Der HIGHSIDER CAN‑BUS Widerstand CBW1 ist ein intelligenter, einstellbarer Widerstand mit DIP‑Schaltern, speziell entwickelt für Motorräder mit CAN‑BUS‑System. Er sorgt dafür, dass beim Umbau auf Zubehör‑ oder LED‑Blinker keine Fehlermeldungen im Cockpit erscheinen, sofern die DIP‑Schalter korrekt eingestellt sind.

Der CBW1 stellt die notwendige elektrische Last für das Fahrzeug bereit und bietet zusätzlich eine wichtige Sicherheitsfunktion:
➡️ Fällt ein Zubehörblinker aufgrund eines Defekts aus, wird sofort eine Fehlermeldung im Cockpit angezeigt.

Ein CBW1 kann bis zu zwei Kanäle bedienen (z. B. Blinker hinten links & rechts). Werden zwei Blinkerpaare (VL/VR/HL/HR) ersetzt, werden 2 × CBW1 benötigt.

Wie alle elektronischen Komponenten von HIGHSIDER ist auch der CBW1 präzise abgestimmt, hochwertig verarbeitet und für eine einfache, saubere Integration ins Fahrzeug konzipiert.

Voraussetzungen für die Verwendung

Der CBW1 kann nur verwendet werden, wenn mindestens eine der folgenden Bedingungen erfüllt ist:

• Das Fahrzeug war ab Werk mit LED‑Blinkern ausgestattet
  oder
• Das Fahrzeug verfügt über ein CAN‑BUS‑System

❗ Ist keine dieser Voraussetzungen erfüllt, kann der CBW1 nicht verwendet werden.
👉 In diesem Fall empfiehlt HIGHSIDER konventionelle Widerstände:

• 21 W Blinker:
  • 6,8 Ohm (Art.-Nr. 207‑025)
  • 10 Ohm (Art.-Nr. 207‑028)
• 10 W Blinker:
  • 27 Ohm (Art.-Nr. 207‑020)

Einstellbare Widerstandswerte (per DIP‑Schalter)

• 150 Ohm
• 170 Ohm
• 200 Ohm
• 240 Ohm
• 300 Ohm
• 400 Ohm
• 600 Ohm
• 1200 Ohm

Technische Daten & Maße

• Höhe: 11 mm
• Breite: 31 mm (ohne Laschen)
• Breite: 46 mm (mit Laschen)
• Länge: 40 mm
• Kabellänge: 200 mm (mit Pins)

Anschlussbelegung

• Gelb → Eingang Kanal 1 (+)
• Orange → Ausgang Kanal 1 (+)
• Blau → Eingang Kanal 2 (+)
• Rot → Ausgang Kanal 2 (+)
• Grau → Eingang Masse (–)
• Schwarz → Ausgang Masse (–)

Lieferumfang

• 1 × HIGHSIDER CAN‑BUS Widerstand CBW1

Hinweise

• Es können bis zu 2 Kanäle gleichzeitig betrieben werden
• Die exakte Verkabelung und DIP‑Einstellung ist in der Bedienungsanleitung подробно erklärt
• Ideal für saubere LED‑Blinker‑Umbauten an CAN‑BUS‑Fahrzeugen
